PROJET 01
RÉHABILITATION ET MODIFICATION D’UNE TOITURE
Constitution d’un dossier de Déclaration Préalable
Je vous présente un projet sur lequel j’ai réalisé l’ensemble des documents graphiques et administratifs nécessaires à la constitution d’un dossier de Déclaration Préalable.
LE PROJET
Dans le cadre d’un arrêté de mise en péril, le projet consistait à réhabiliter la toiture d’une maison avec notamment :
- Une reprise complète de la toiture avec surélévation
- La création de deux ouvertures trapézoïdales en façade
- La création d’ouvertures en toiture
- La création d’une verrière au-dessus d’une terrasse
MON INTERVENTION
La conception de la charpente ayant été définie à partir des éléments fournis par un bureau d’ingénierie, mon travail a consisté à traduire ces données techniques en documents graphiques et administratifs cohérents, permettant de présenter clairement le projet.
LES DOCUMENTS RÉALISÉS
01 — Cerfa de Déclaration Préalable
02 — Plan de masse

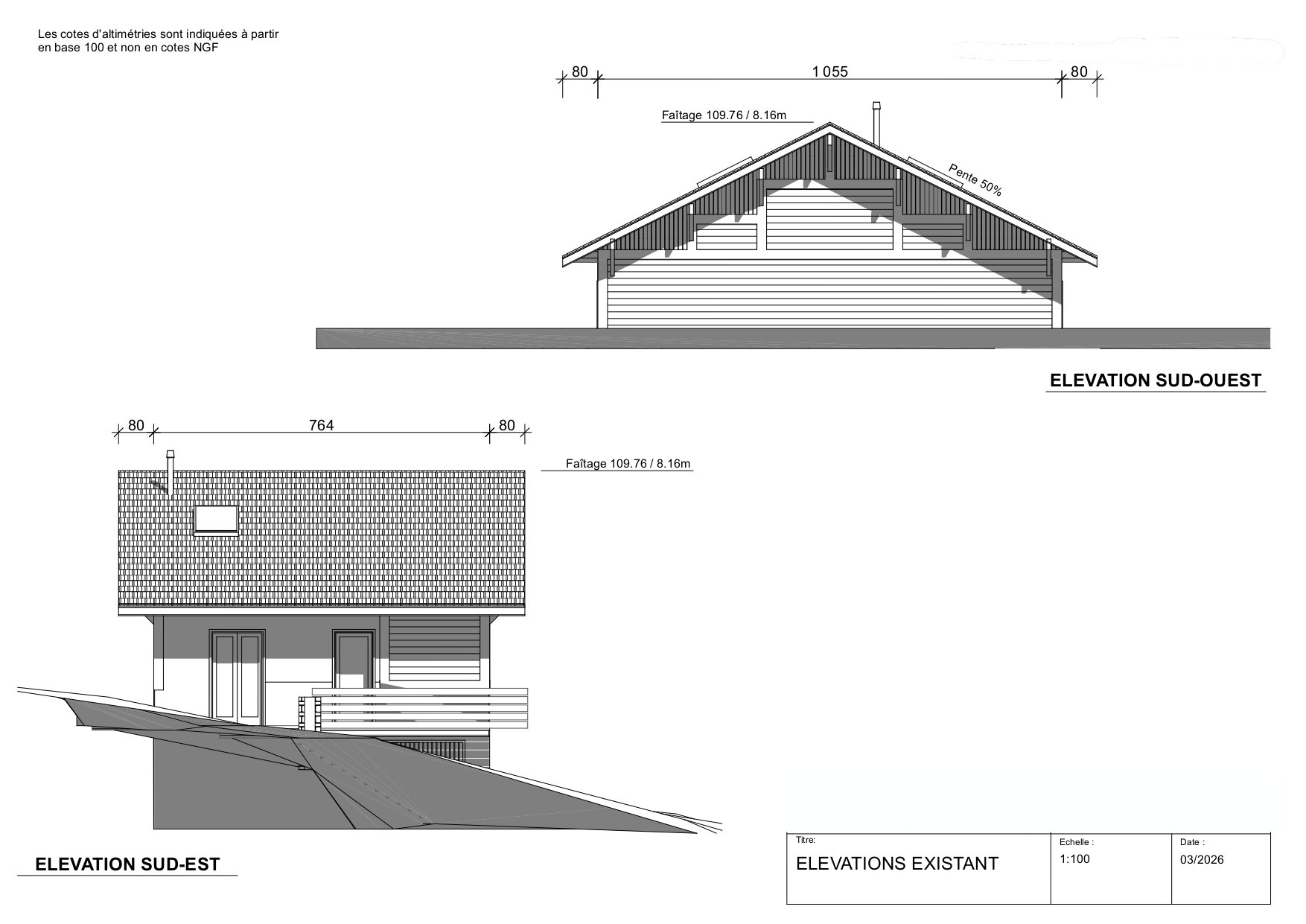

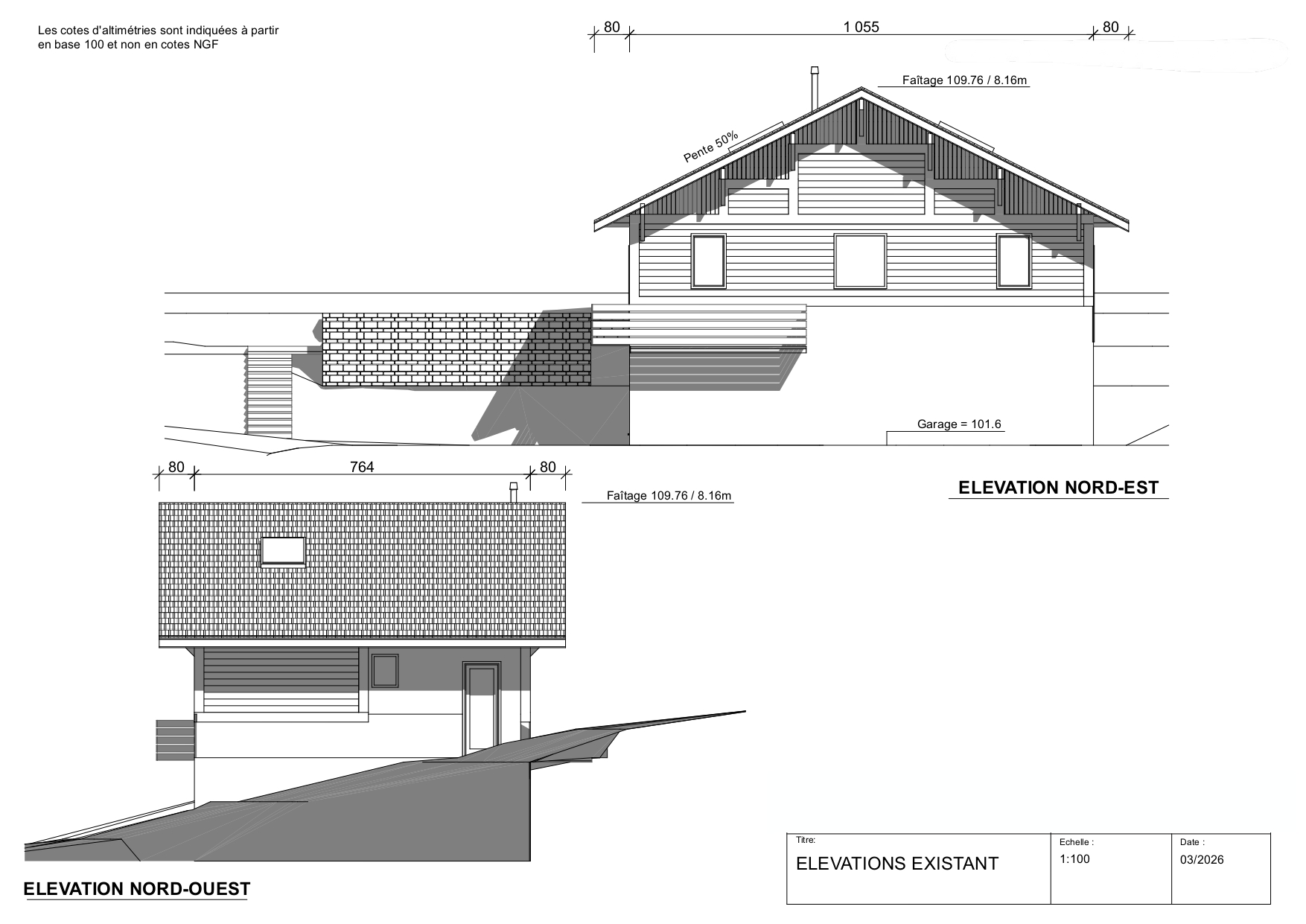

03 — Plans des façades existantes

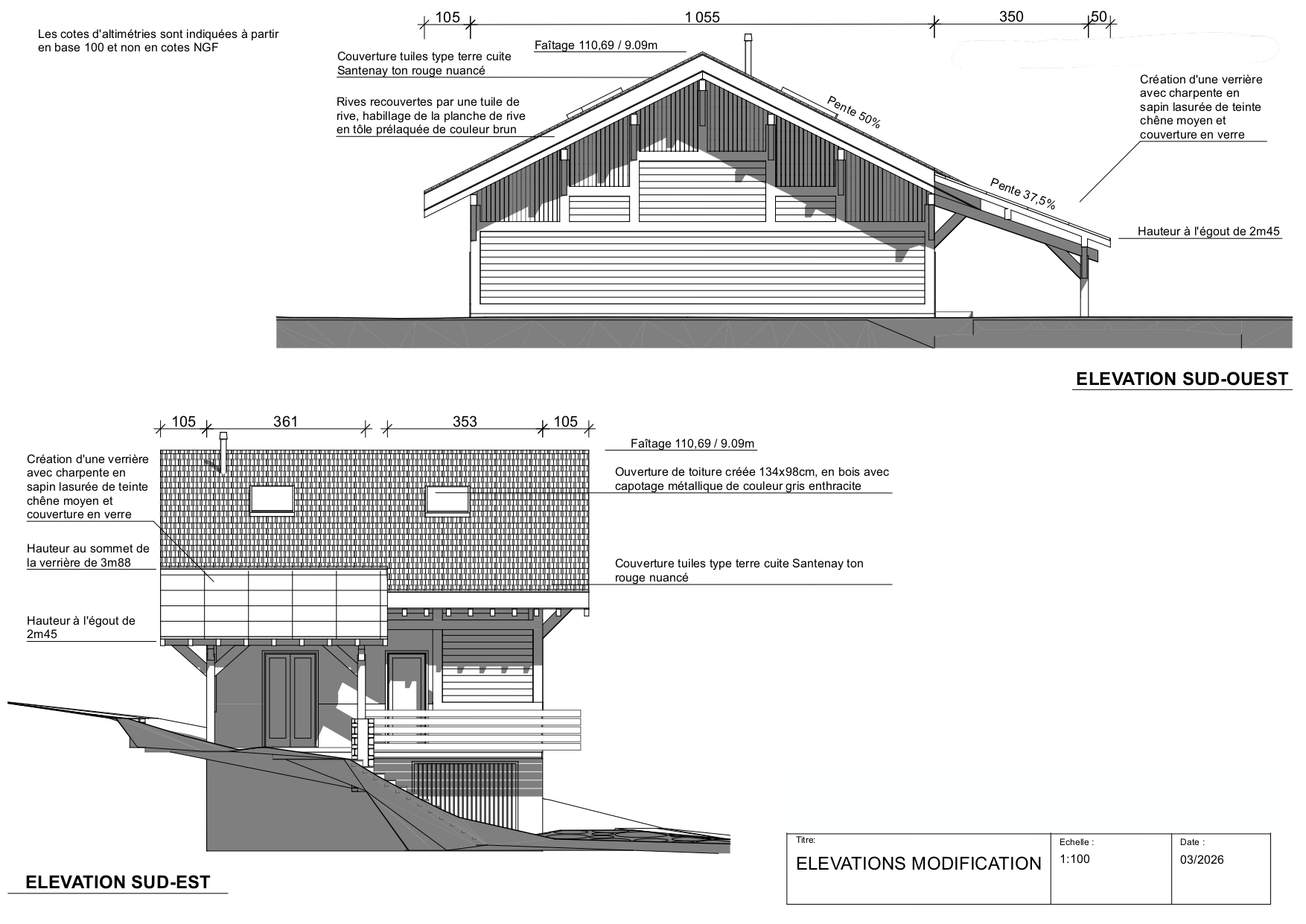

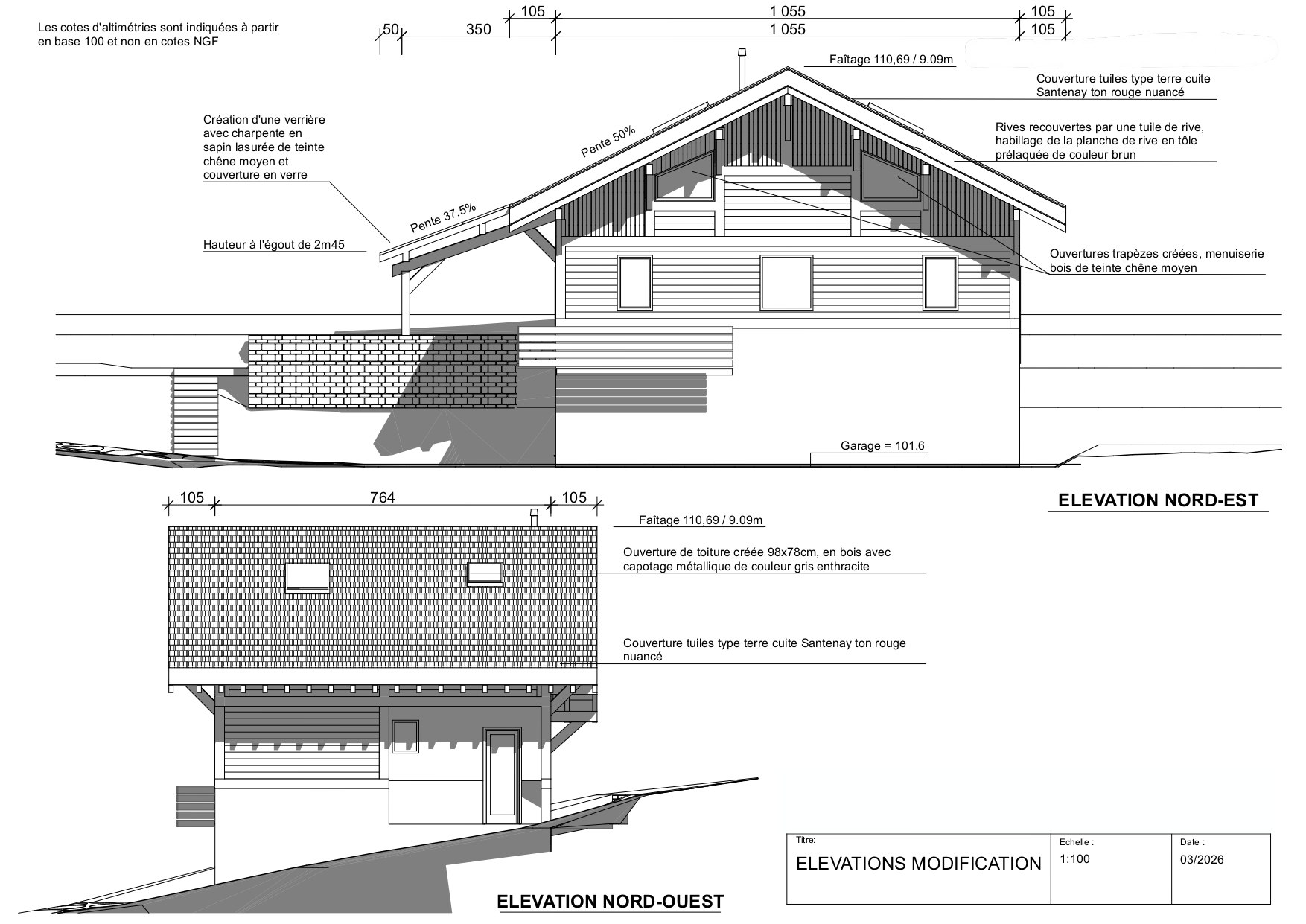

04 — Plans des façades projetées

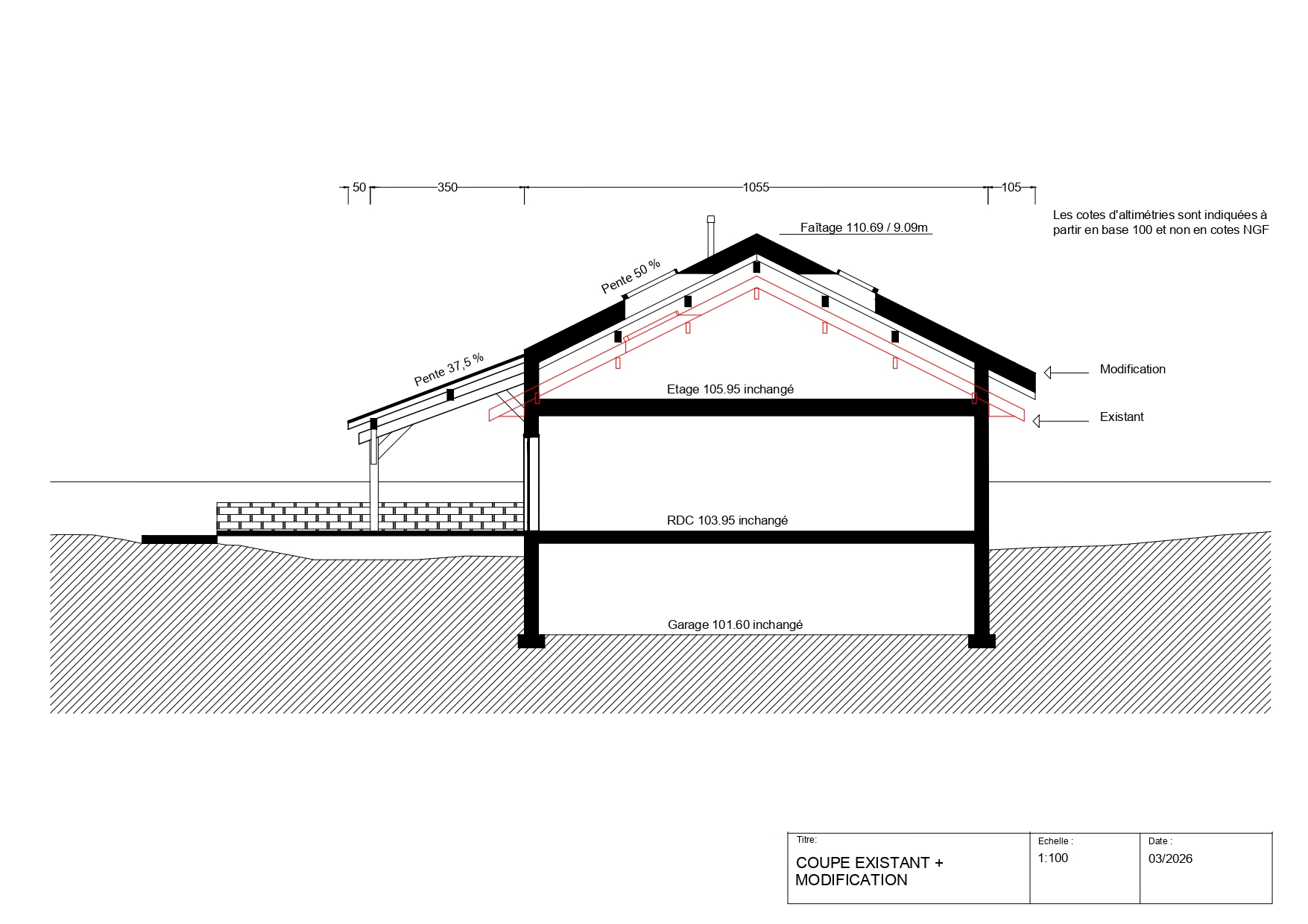

05 — Coupe existant / projet

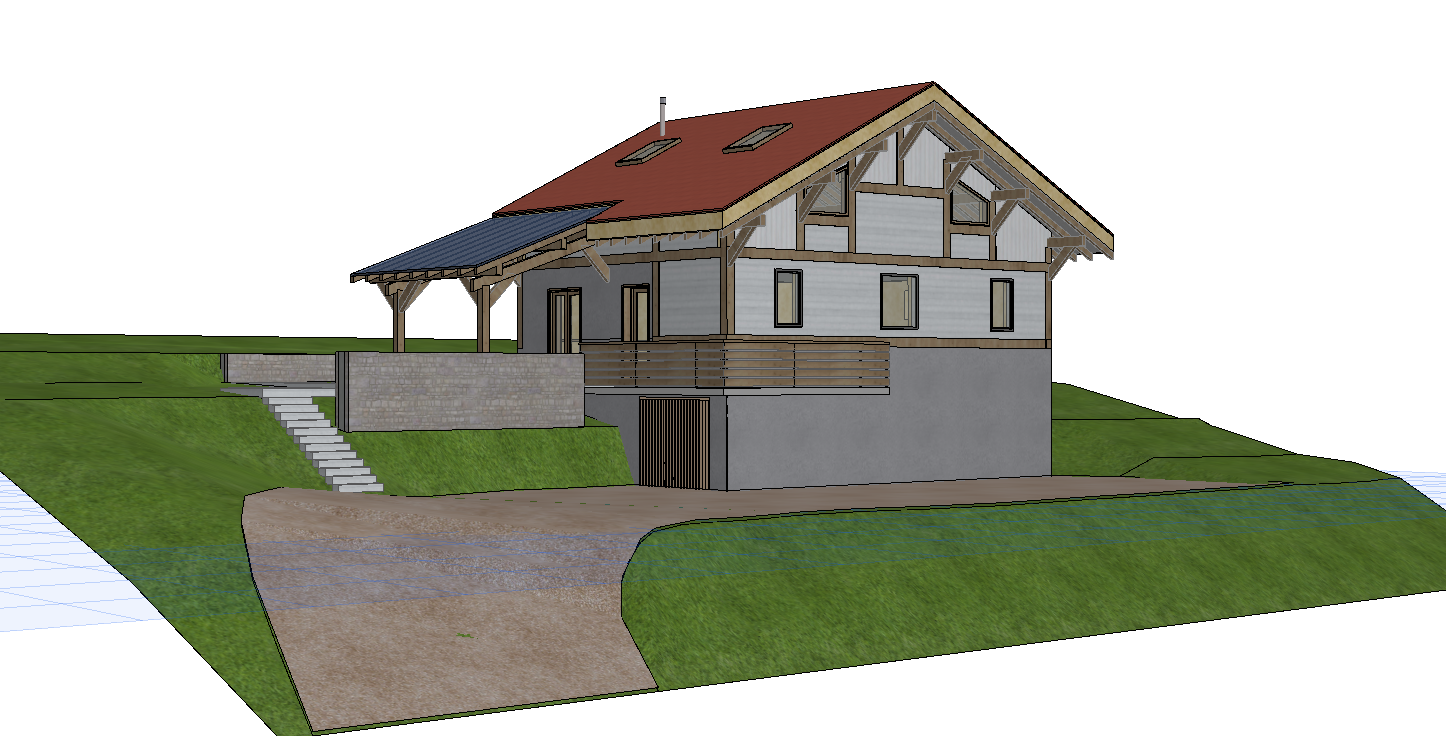

06 — Vue 3D du projet
07 — Notice descriptive des travaux
08 — Documents photographiques de l’existant
